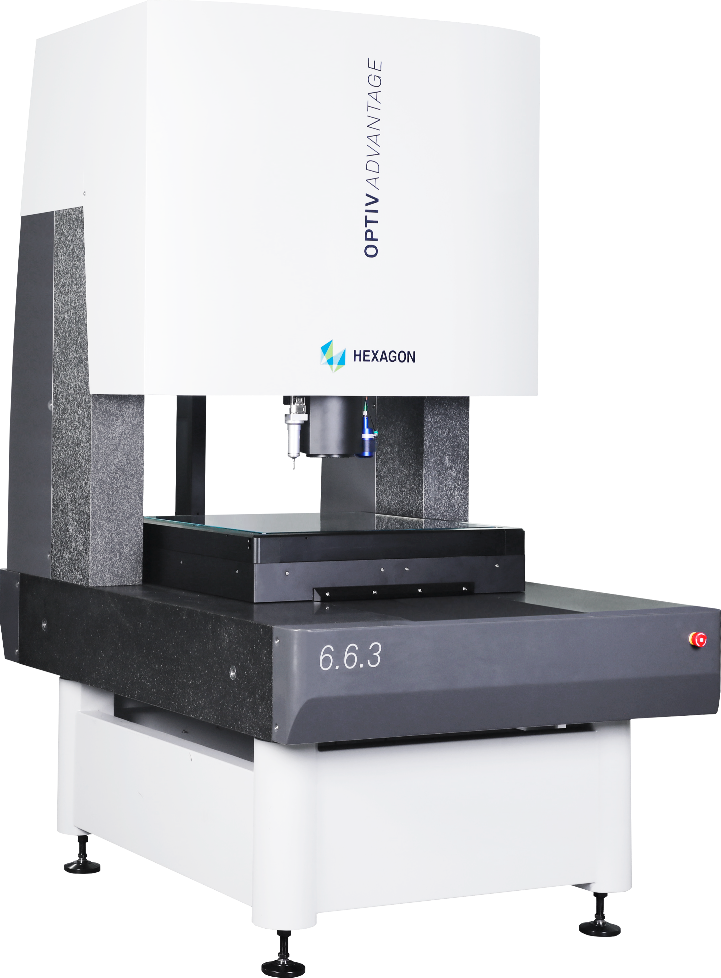

通過光學成像完成非接觸測量, 特別適合于沖壓件，塑料件，注塑件和絲膜印刷，電子等行業的測量要求，接觸測頭可以實現高精度3維測量。精密緊湊的3D影像儀。花崗巖基座, 高精度線性導軌, 輕質高強度特種鋁合金框架，玻璃工作臺。計算機控制的照明光源系統: 同軸光(上光), 背光（透射光）及LED環形照明光，集多種傳感器于一體，直流伺服電機，滾珠絲桿傳動，真正的3維空間補償和空間測量精度。
技術特點
01 固定橋式結構，全花崗巖框架，穩定性好
02 Y 軸導軌采用精密 V 形燕尾導軌設計
03 完善的氣動平衡，優化的氣浮軸承分布
04 高精度光柵尺
05 高分辨率工業相機
06 變倍鏡頭
07 多種類型光源
08 PC-DMIS Vision 軟件
09 選配：接觸測頭、共聚焦白光、轉臺
產品參數
| 機器型號 | 外形尺寸 | 工作臺承重 | 機器重量 |
| 6.6.3 | 1150*1800*2154 | 50 | 3000 |
| 10.10.3 | 1550*2600*2114 | 50 | 5000 |
| 環境要求 Environmental Requirements | |
| 檢測間溫度 Temperature | 19.2℃ -20.8℃ |
| 空氣相對濕度 Humidity | 40-70% |
| 電壓 Voltage | 220V±10% |
| 頻率 Frequency | 50/60Hz |
| 耗電量 Power Consumption | 1500VA |
| 接地電阻 Ground Resistance | <4Ω |
| 環境振動 Vibration | <5x10-3m/s2, <5 μm at 5 Hz |
| 氣源要求 Compressed Air Source Requirements | |
| 輸入氣源壓力 Air Pressure | 0.6-0.8 MPa |
| 輸入氣源流量 Air Flow Rate | ≥300 Nlmin |
| 氣源消耗量 Air Consumption Relative humidity | 75 NUmin |
